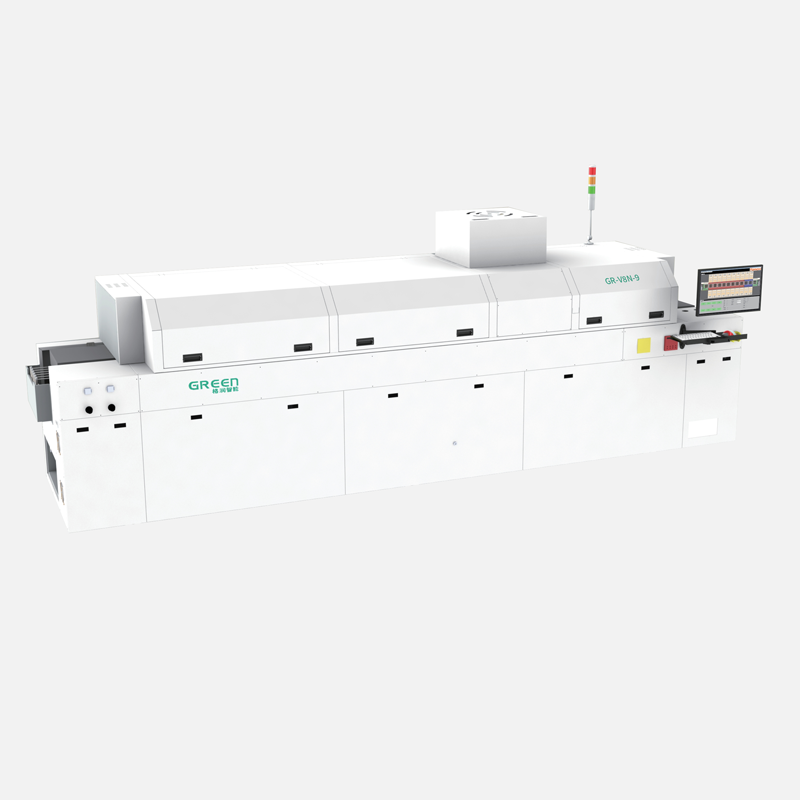

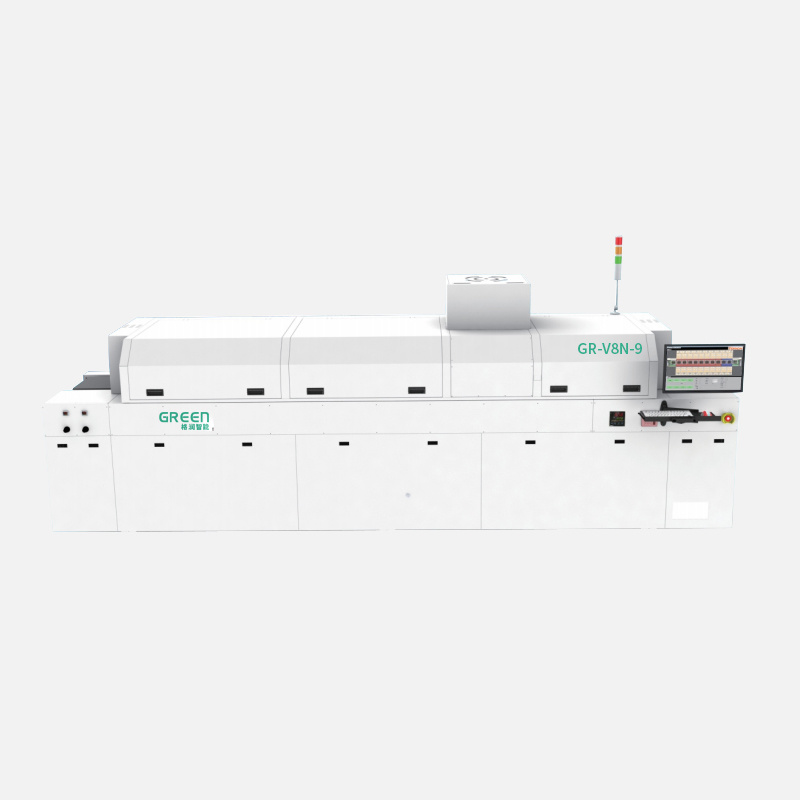

GR-V8N系列簡介
1. V8N系列在線式真空焊接爐，具有真空度低、產量大、能耗低、氮氣消耗量低、占地面積小等特點。
2. V8N系列是專門為功率半導體行業IGBT模塊、MOSFET器件的真空焊接封裝的特殊需求設計優化的。 考慮到目前行業客戶遇到的諸多問題，精心優化設計完成的一款真空爐。
●產量大：每4-10分鐘可完成一爐IGBT模塊的焊接。
●能耗低： 整機啟動功率：66KW； 整機平均運行功率：10-12KW
●氮氣消耗量低：氮氣消耗量只有其他同類真空爐產品的1/2--2/3。
●占地面積小：外形尺寸：4550×1200×1620mm。
功能介紹
1. 滿足各種焊料（≤400℃）的焊接要求 : 例如：SAC305錫膏；Sn63Pb37錫膏；Sn90Sb10錫膏；In97Ag3錫膏；n52Sn48錫膏等各種成份錫膏。
2. V8N焊接空洞率 : 焊盤空洞率：<2%，單個空洞率：<1%，不同的焊接材料和氣氛對焊接都有影響， 目前這個數據是根據客戶測試后的綜合數據，具體到不同焊接產品這個數據會有不同的。
3. V8N支持氮氣或甲酸氣氛工作環境，滿足多種焊接工藝。
4. V8N真空回流焊機配置軟件控制系統，模塊化設計設置，操作界面簡潔易懂。
5. 設備無需校正，不會產生多余的校準費用。
技術參數
| 型 號 Model | GR-V8N-3 | GR-V8N-6 | GR-V8N-9 |
| 外型尺寸(長×寬×高)Size(L×W×H) | 4550×1200×1620mm | 4550×1200×1650mm | 4550×1200×1680mm |
| 重 量 Weight | 2500kg | 2600kg | 2700kg |
| 電 壓 Voltage | 380V | 380V | 380V |
| 總功率 Power | 66KW | 66KW | 66KW |
| 最大焊接尺寸 Maximum welding size | 350×350mm | 50×350mm | 350×350mm |
| 溫區數量 Num of temperature zone | 8 | 8 | 8 |
| 加熱溫區 Zone of heating | 1—5區 Zone 1-5 | 1—5區 Zone 1-5 | 1—5區 Zone 1-5 |
| 作業溫區 Zone of working | 6區 Zone 6 | 6區 Zone 6 | 6區 Zone 6 |
| 冷卻溫區 Zone of cooling | 7區、8區 Zone 7, Zone 8 | 7區、8區 Zone 7, Zone 8 | 7區、8區 Zone 7, Zone 8 |
| 加熱方式 Heating method | 板式加熱+真空區紅外加熱 Plate heating + vacuum area infrared heating | ||
| 爐膛高度 Hearth height | 30mm | 60mm | 90mm |
| 氧含量 Oxygen content | ≤20PPM | ≤40PPM | ≤80PPM |
| 最高溫度 Highest temperature | 400℃（500℃可選） 400℃（500℃ Optional） | 400℃（500℃可選） 400℃（500℃ Optional） | 400℃（500℃可選） 400℃（500℃ Optional） |
| 最小真空值 Min vacuum value | 10Pa（機械泵） 10Pa（Mechanical pump） | 10Pa（機械泵） 10Pa（Mechanical pump） | 10Pa（機械泵） 10Pa（Mechanical pump） |
| 真空泵抽氣速率 Vacuum pump pumping rate | (50Hz)6L/S | (50Hz)6L/S | (50Hz)6L/S |
| 冷卻方式 Cooling method | 水冷 Water-cooled | 水冷 Water-cooled | 水冷 Water-cooled |
| 溫控精度 Temperature control accuracy | 1℃ | 1℃ | 1℃ |
| 氮氣消耗量 Nitrogen consumption | 200L/S | 200L/S | 200L/S |
設備配置
| 名稱 Name | 配置 Configuration | 數量 Qty |
| 溫控系統 Temperature control system | 共配置16組控溫?zé)犭娕?16 sets thermocouples | 1套 1set |
| 測溫系統 Temperature test system | 4組測溫?zé)犭娕?4 sets temperature thermocouples | 4套 4set |
| 真空系統 Vacuum system | 標配 Standard | 1套 1set |
| 控制系統 Control System | 主流品牌電腦1套 1 set of mainstream brand computers | 1套 1set |
| 加熱平臺 Heating platform | 均溫加熱平臺 Ambient heating platform | 8套 8set |
| 均溫測試系統 Average temperature test system | 每一溫區配備9組測溫?zé)犭娕迹麢C(jī)共63組（選配） ach temperature zone is equipped with 9 sets of temperature measuring thermocouples, a total of 63 sets of the whole machine (optional) | 9套 9set |
| 氮氣氣氛保護系統 Nitrogen atmosphere protection system | 標配（氮氣氣路管道及接口） Standard（Nitrogen pipes and connectors） | 1套 1set |
| 助焊劑回收系統 soldering flux recycling system | 標配（助焊劑冷卻、過濾系統及接口） Standard(soldering flux cooling & filtering system and connectors） | 1套 1set |
| 氮氣二次利用系統 Nitrogen seconda use system | 選配 Optional | 1套 1set |
| 真空回流焊控制系統 Vacuum reflow oven control system | 標配(控制軟件) Standard(Control software) | 1套 1set |
