應用范圍

手機、電腦、集成電路、平板、數碼、汽車工業、電池組裝、揚聲器、掃地機、五金配件、智能鎖PCB板、半導體微電子組裝

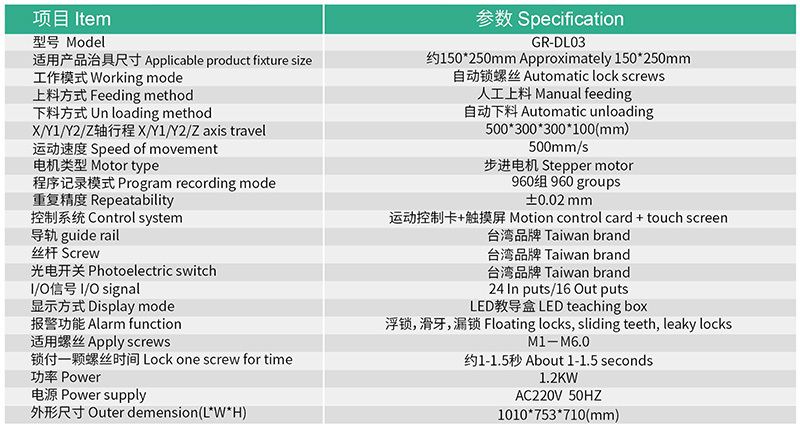

性能指標

型號 Model GR-DL03

適用產品治具尺寸 Applicable product fixture size 150*250mm

工作模式 Operating mode 自動鎖螺絲 Auto-lock screws

上料方式 Feeding method 人工上料 Manual feeding

下料方式 Un loading method 自動下料 Automatic unloading

X/Y1/Y2/Z軸行程 X/Y1/Y2/Z axis travel 500*300*300*100(mm)

運動速度 Movement speed 500mm/s

電機類型 Motor type 步進電機 Stepper motor

程序記錄模式 Program recording mode 99組 99 groups

重復精度 Repeatability ±0.02mm

控制系統 Control system 運動控制卡+觸摸屏 Motion control card+touch screen

導軌 guide rail 臺灣品牌 Taiwan brand

絲桿 Screw 臺灣品牌 Taiwan brand

光電開關 Photoelectric switch 臺灣品牌 Taiwan brand

I/O信號 I/O signals 24 In puts/16 Out puts

顯示方式 Display mode LED教導盒 LED teaching box

報警功能 Alarm function 浮鎖,滑牙,漏鎖 Floating locks, slippery teeth, leaky locks

適用螺絲 Applicable screws M1-M6.0

鎖付一顆螺絲時間 Lock one screw for time 約1-1.5秒 Approx. 1-1.5 sec

功率 power 1.2KW

電源 power supply AC220V/50HZ

尺寸 size 1010*753*710(mm)

產品特色

●通用性強，體積小，可配合產線作業，更換產品方便；

●自動化程度高，操作簡單；

●真空吸氣式自動螺絲機，非常適合于較小的螺絲，對螺絲的長經比沒有要求；

●雙Y軸平臺交替鎖付螺絲，一邊鎖付螺絲，一邊下料，不需人工下料，降低勞動強度、提高生產效率；

●設備編寫工作程序可進行點到點、塊到塊的復制，具有區域陳列復制，平臺復制，批量編輯，單步運行等功能，縮短程序編寫時間，且簡單易學；

●運動參數編輯完畢，通過串口將動作參數下載到控制器，即可脫機獨立運行，也可將動作參數保存 到手持盒中，方便調用；

●設備采用多軸聯動機械手，且具備自動下料功能，可節約大量的下料時間，提高生產效率，設備全部采用精密步進馬達驅動及先進的運動控制算法，有效提升運動定位精度和重復精度；

●扭力調節方便，保證鎖緊質量；

●設備配備伺服電批，伺服電批具有高精度扭力控制，扭力精度達到±3%--±5%，伺服電批支持多種擰緊任務，每種任務支持多個擰緊步驟。
